网站编辑:DL │ 发表时间:2019-07-17 10:15
硅胶原料在室温下虽然可以存放六个月或更长的时间,但是在存放过程中,总会程度不同地发生结构化而导致可塑性降低,如果直接使用这种胶料成型制品,由于流动性差,轻则导致硅胶制品外表粗糙,重则模腔缺料造成废次品。那么如何进行混炼胶的返炼呢?
一、 混炼胶的返炼流程

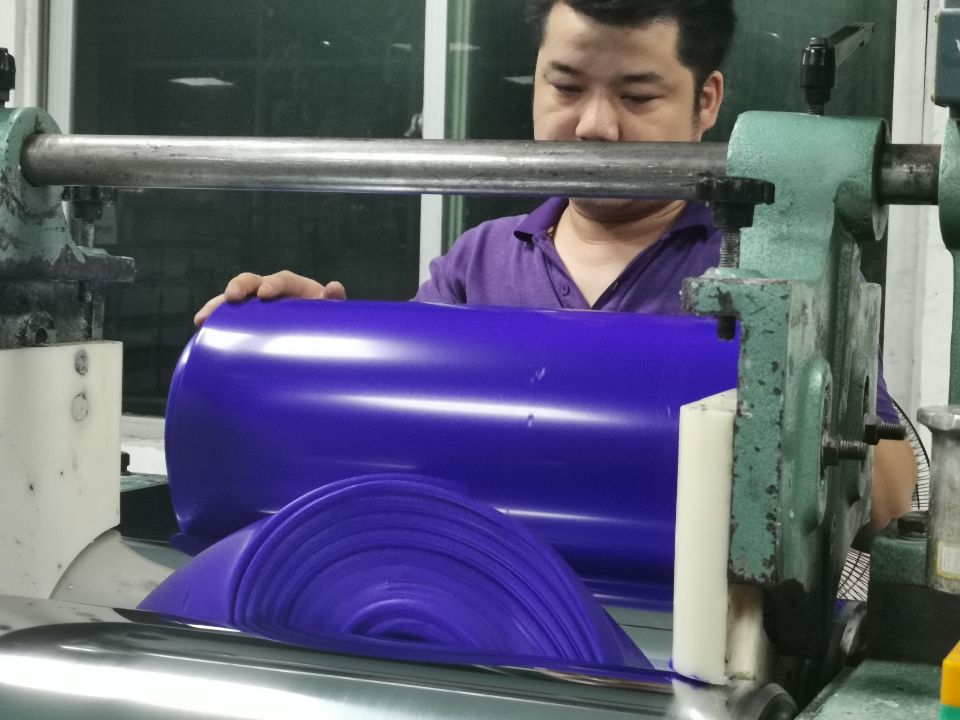

1.通常是在附有冷却水通道的双辊炼胶机中进行,开始返炼时辊距要调大一点<辊距一般调为8-12mm>,而后再慢慢调小辊距。

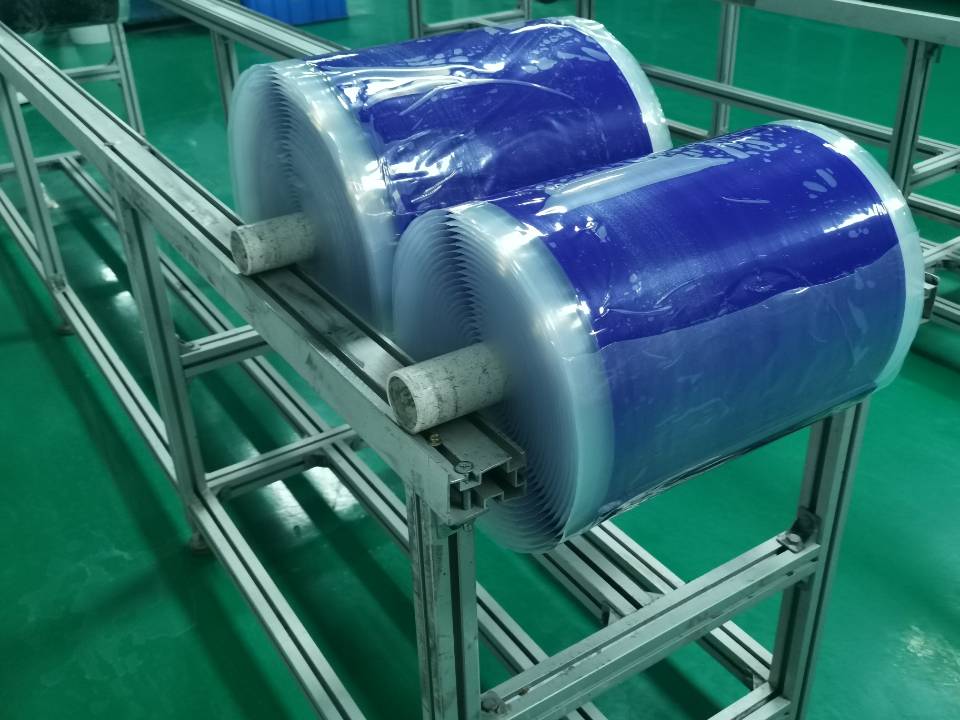

2.主要依靠机械滚筒使发硬胶料软化。当胶料充分软化,紧密包辊,而且胶片表面光滑平整色泽均匀时,即可下料出片。
二、 返炼注意点
1.时间过长,导致胶料发黏,硫化时易起泡
2.时间过短,胶片表面有皱纹
总结:
返炼工艺是一道很重要的流程,所以在返炼过程中要注意操作手法和时间的控制,而对于存放期过长,结构化比较严重的胶料,更是需要连续返炼,才可恢复可塑性。也可以加入适当硫化剂,加速其可塑性。
